【UV固化機價格】同樣的固化體系，為什么UVLED固化機比UV汞燈值

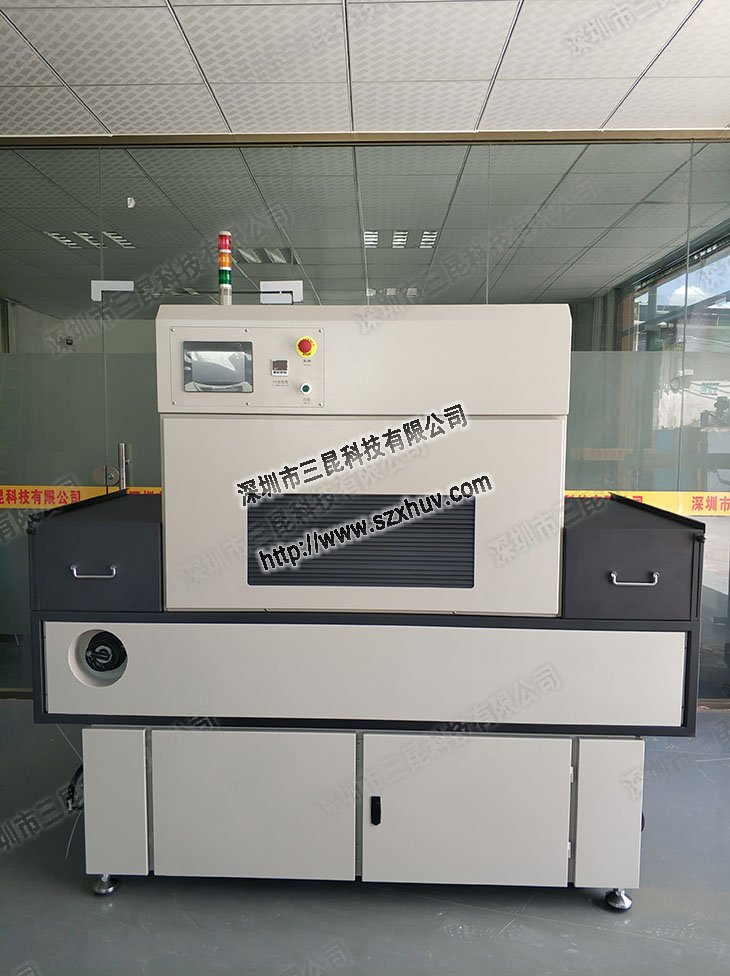

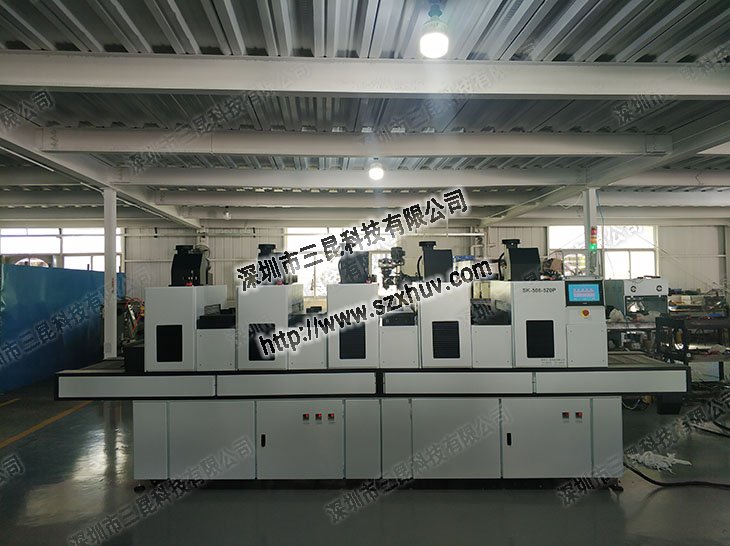

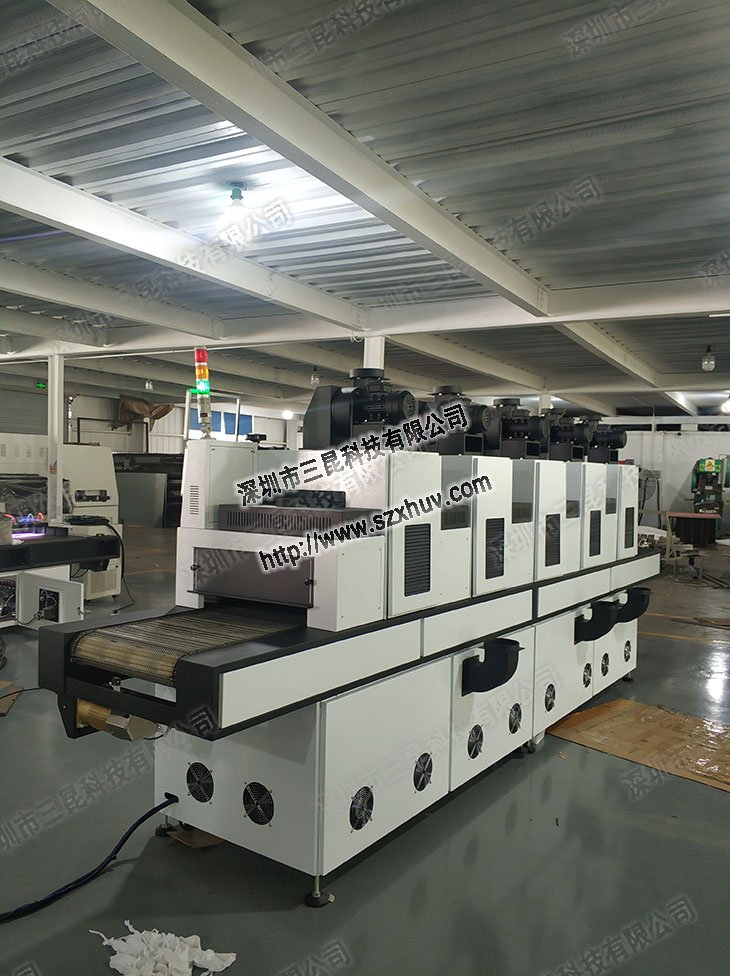

UVLED固化機價格
目前固化過程中，兩種主流固化方式是UVLED固化機和UV汞燈，購買或使用過這兩種固化方式的朋友應該都知道，UVLED固化機對比 UV汞燈價格 會(huì )更高。 同樣的固化體系，為什么UVLED固化機價格更高，而且還有很多客戶愿意買單？ 甚至很多原來用UV汞燈的客戶后來把生產線改成了UVLED固化機？
UVLED固化機在固化速度、安全性能、環保、操作靈活性等方面無疑優于UV汞燈。 其較高的價格也是由于成分結構、生產工藝等原因。 作為UVLED固化機廠家，三昆科技今天帶你了解為什么UVLED固化機比UV汞燈值錢。

價格高的原因
1. 外延的技術問題
目前UV外延片仍然使用現有的藍光和綠光設備來生長外延結構，藍寶石襯底仍然是主流，目前銦鎵氮(InGaN)材料是藍光和綠光LED的主流。 我們可以利用銦（In）成分的差異來獲得紅光到UV的波長范圍。光電轉換效率最大值在 430~450nm 波長處，朝向更長的波長。 它緩慢下降，并向較短的波長迅速下降。 當波長低于 380 nm 時，效率會(huì )降低。氮化鎵的帶隙寬度為3.4電子伏特(eV)，正好落在365nm波長處，也是銦鎵氮材料極限，但是UV短波LED的難點就在于此。365 納米以下的 UVA LED 有許多問題需要克服。 我認為有兩個更重要的關鍵技術難點。[哈]目前這個問題一直困擾著UV LED的擴展工程師，UVC內部的量子效率始終低于50%。 當然，發射波長越短，其他的P型層和N型層材料需要添加到Al組分中以降低吸光率，因此氮化鋁(AlN)和uvled固化機廠家7的生長 （AlGaN）材料更重要。 這需要更高的溫度MOCVD系統設計，目前主流的藍光MOCVD系統尚不具備這樣的條件。
所以，由于這些問題的積累，目前UVA的365nm波長和UVC波段的外延技術受到限制，最終成本居高不下。

上圖是典型的UV外延結構
2示意圖。 芯片的技術問題
在UVLED固化機生產中，芯片的問題不亞于外延，主要是正規的芯片工藝已經不能滿足要求了。UVLED固化機是需要的，特別是對于UVLED 380 納米以下的芯片。 目前最主流的UVA技術是垂直結構芯片。 由于垂直結構芯片的發光面是N型材料，可以有效減少吸光問題。 另外，立式結構的光型穩定，大部分是軸向光，幾乎沒有側光，輻射效率高，固化過程中光分布比較穩定均勻。 目前芯片的垂直結構有硅襯底化學剝離技術和藍寶石襯底激光剝離技術。 由于兩種工藝收率低，工藝復雜，成本較高。 單價是目前貼裝芯片價格的3~5倍。.
對于UVC結構的280nm和265nm，目前主流技術是倒裝芯片結構，關鍵問題是如何降低氮化鎵UVC的吸光性好歐姆反射電極和N型鋁鎵氮合適歐姆接觸電極也很重要。
下面是UVLED的三種結構對比示意圖。 從性能和成本來看，385nm以上波長采用廉價的形式結構和優良的垂直結構各有優勢。 波長低于 375nm 的 UVA 適用于垂直結構。 由于更好的散熱路徑，UVC波段適用于倒裝芯片結構。 這也是市場上385nm以上的器件很便宜的原因之一，但是UV的波長越短，價格就越高。

以上三種類型的對比圖 uvled芯片結構
3.封裝技術問題
